超融合架構，是指在同一套單元設備(x86服務器)中不僅僅具備計算、網絡、存儲和服務器虛擬化等資源和技術，而且還包括緩存加速、重復數據刪除、在線數據壓縮、備份軟件、快照技術等元素， 而多節點可以通過網絡工程聚合起來，實現模塊化的無縫橫向擴展(scale-out)，形成統一的資源池。

超融合(甚至超超融合)在本地很容易實現將計算、網絡和存儲都集成在一個設備內，并且通過它由供應商預先配置好且差不多到手就可以使用。HCI是實現"軟件定義數據中心"(SDDC)的終極技術途徑。HCI類似Google、Facebook后臺的大規模基礎架構模式，可以為數據中心帶來最優的效率、靈活性、規模、成本和數據保護。

超融合架構(Hyperconvergence Infrastructure,HCI)將虛擬化計算和存儲整合到同一個系統平臺。簡單的說就是物理服務器上運行虛擬化軟件(Hpyervisor)，通過在虛擬化軟件上運行分布式存儲服務供虛擬機使用。分布式存儲可以運行在虛擬化軟件上的虛擬機里也可以是與虛擬化軟件整合的模塊。廣義上，除了虛擬化計算和存儲，超融合架構還可以整合網絡以及其它更多的平臺和服務。當前業界普遍的共識是：軟件定義的分布式存儲層和虛擬化計算是超融合架構的最小集。

軟件定義分布式存儲是超融合的核心。分布式存儲解決了集中式共享存儲應用在虛擬化場景里的問題：基于傳統集中式共享存儲的架構；異構硬件，成本高，升級困難；集中式存儲架構，存單點故障風險；存儲控制器數量有限，無法擴展；無法充分發揮SSD性能，I/O易成瓶頸；管理運維復雜超融合平臺特征

超融合基礎架構存儲還沒有像計算平臺那樣成為一種成熟技術，企業需要評估成本、復雜性、可靠性和性能表現等多種因素。

超融合構架系統圖：

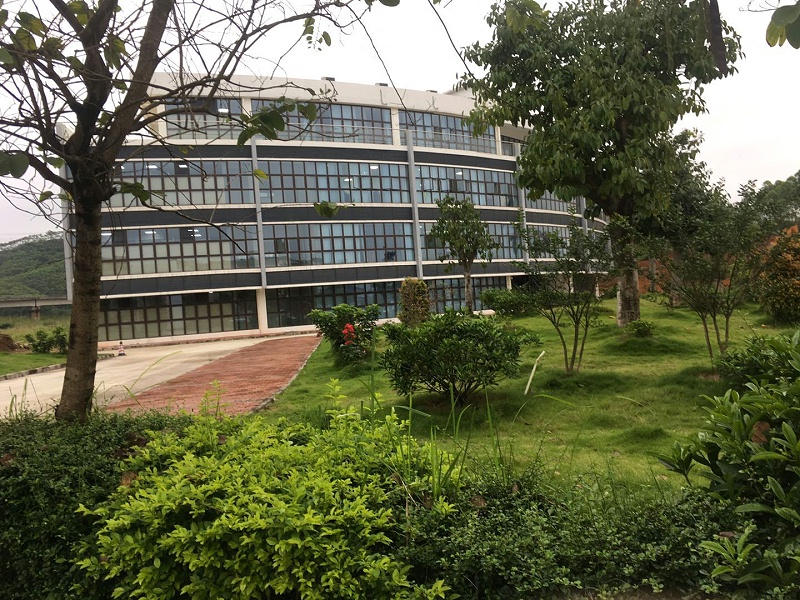

超融合架構在登云股份的應用：

本系統是滿足現時業務和系統環境的需求，滿足未來業務量不斷發展的需求的一整套高性能系統方案。 對于數據操作、網絡監控，包括數據更新、匯總、分析、預測等都可以在同一個系統平臺上實現。 根據規模和業務發展，此硬件平臺需要有很高的穩定性和安全性，24小時不間斷工作，滿足5年以上發展需要。

1、高可用性，當系統內部發生單點故障或其他非計劃性停機事件的時候，系統能自動冗余切換，不影響其核心業務的正常運行；

2、高可擴展性，以滿足將來由于數據的增加而對硬件升級的要求；

3、高安全性，主機系統關系到整個公司運作，有關業務數據的準確安全可靠是至關重要的，特別是業務應用涉及總部以外的各地分支機構，通過互聯網訪問應用，網絡安全將提升到一個需要特別重視的環節；

4、系統易于管理，滿足系統和應用軟件安裝、用戶管理以及系統監控等各方面的要求。核心計算子系統要“重點規劃，自動監視，少于調整”；而對于業務中間件及外圍配套子系統，要“應變?cè)O(shè)計，隨需調整，快速反應”；對于企業最重要的數據資產存儲，要“安全第一，性能第二，容量第三，隨需增長”。

應用場景描述：

1、服務器系統；

        單臺服務器設備用;RAID 1;做磁盤陣列，宿主系統安裝（VMware ESXI 6.0）。服務器物理網口通過虛擬化。

六臺服務器通過vsphere6.0、vcenter6.0部署成為;HA;高可用集群，實現兩節點層之間系統高可用運行，內部應用如遇主機故障，自動遷移。

另外企業中現有其他一些一般應用系統和中間件系統，也可通過P2V遷移功能，在線遷移到虛擬化平臺上，避免應用的重新部署帶來的麻煩，后續需增加的一般應用系統，也可直接在虛擬化平臺創建，不需再額外購買硬件設備，減少成本的同時也能加快業務的上線時間。

2、虛擬化應用系統；

1）、Windows Server應用層；

使用Windows 2008 Enterprise Server x86_64安裝虛擬系統，Windows 2008 Server系統中將會部署生產系統、ERP系統、用友財務系統、PDM系統、CPP系統、SQL Server 2008數據庫、SQL Server 2000數據庫、域控制器、DHCP、DNS、文件服務器、vCenter、vSphere軟件及開發應用系統。

2）、ERP虛擬化應用層；

可在虛擬化應用層上部署多臺應用服務器，并結合金蝶ERP高可用性，配置多機多實例模式，實現分布式計算，加速業務訪問。

3）、數據庫應用層；

結合VMware底層虛擬化+ Windows操作系統+ SQL Server網格計算功能，架設先進、可靠、穩定的企業級數據庫架構。通過VMware底層虛擬化，解決硬件與系統間驅動兼容性問題，還解決當一節點出故障時需要移除節點再添加節點的復雜操作，只需在節點修復后，簡單一步就恢復原有節點。使用SQL Server計算功能，能提高現有數據庫的性能，解決現有數據庫的單點故障問題，在單一服務器出現故障時，保證數據庫持續運行，不會影響業務系統，同時，可方便、快速、不影響業務系統的情況下新增計算節點（服務器），達到擴展計算能力的目的。

4）、數據存儲層；

目前規劃企業新部署的數據庫數據及業務應用數據均存儲于同一臺硬件存儲設備上，因考慮業務系統性能和空間容量，中高端企業級光纖存儲設備，擁有多槽位和高擴展性，后期可通過簡單增加存儲磁盤擴展柜方式，增至目前4倍以上空間能力；再配置兩臺光纖交換機設備，將整體數據庫均通過光纖鏈路統一存放于存儲設備上。

核心網絡系統：

1）、核心防火墻路由器：性能不變前提下，防火墻、路由器一體化，節約成本方便管理各類策略，同時在線用戶數800。

2）、核心網絡層：核心網絡采用雙平面組網（IP HA & LB），可以最大程度上保證網絡的100％可靠。

3）、服務器匯聚交換機：兩臺48口二層交換機，通過IRF技術進行虛擬化，服務器的管理和業務網卡分別交叉連接于兩臺交換機的端口，建立一個完全冗余的網絡鏈路環境。

4）、SAN交換機：服務器與存儲之間通過SAN交換機相連，以便多臺服務器可以共享使用存儲，兩臺交換機可以使用整個光纖存儲鏈路完全冗余，8GB的帶寬也將為數據的高速傳輸提供保障。
