您知道校園網絡綜合布線如何設計嗎?
來源: | 發布日期:2021-07-27

如今許多學校都建立了自己的校園網,而在校園網絡綜合布線系統中,會根據學校分類定位的不同,辦學宗旨的不同,教學功能的不同,以及所在地區區域的不同等特點,各個學校綜合布線或多或少都有不一樣的地方。那么怎樣的網絡綜合布線方案對于校園來說是合適的呢?今天就由軒轅宏邁小編和大家談談校園網綜合布線設計方案:

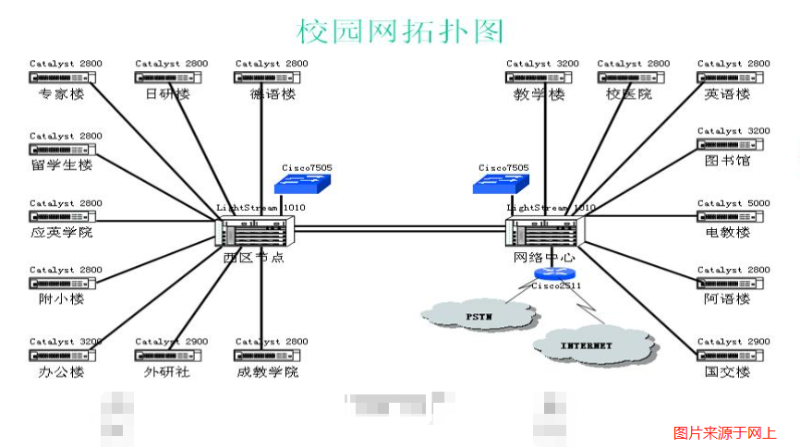

校園網絡綜合布線

校園網綜合布線方案的設計原則。

1、所有符合綜合布線標準的產品都符合國際EIA/TIA568和國內布線相關標準。

2、綜合考慮學校經濟水平,不得超出能力范圍。

3、結構化設計符合布線標準,便于信息點的增加、擴展、變更和移動,便于系統維護和管理。

4、每個工作站或工作區應有兩根四對專用水平電纜,用于發音和數據。

5、對于每棟建筑,選擇的主干電纜介質(銅纜/光纖)應滿足業務和距離的要求。如果使用光纜,每個配線之間至少有6芯多模62.5/125μmGI光纖(建議使用12芯光纖)。當距離超過2000米(6560英尺)時,建議使用單模光纖。每條線路之間的聲音與數據骨干電纜分開。

6、各主配線端子和通信配線之間的話音和數據終端應分開。

7、電信配線之間的位置設置應滿足90米(295尺)的水平配線要求。超過90米,采用多個配線間。

8、水平和中堅電纜系統采用星形拓撲,水平電纜長度不得超過90米(295尺)。如果考慮跳線、連接線和設備電纜,可以增加10米。如果長度超過10米,應從水平配線系統的90米限額中扣除。

校園網綜合布線方案

方案1:將機房放置在3樓或4樓(節約電纜),不使用樓層管理子系統,將電線直接放入機房,不使用配線架,直接制作水晶頭插入交換機,不使用信息面板,進入各房間后用pvc槽直接連接水晶頭。

方案2:以機械室為基準,從上到下制作垂直干線子系統(用光纖連接),各樓層使用光纖連接的交換機,由于點少,另一個可以選擇16孔等沒有光纖連接的(用網線直接串聯),信息面板,配線架相同。

方案3:每個房間要放置有兩條線(一條備用),到達每個房間后用4、6、8孔小型開關連接,所以即使每個房間有兩條線,也只有22個信息點,所以一臺24口的普通開關就足夠了。如果網速要求在100兆以內,用超五類電纜就足夠了。

注:如果每層增加30臺電腦,用電量會達到9000w左右,所以你提供的電腦電源應該在64安培以上,電纜應該在4平方以上(根據顯像管顯示器,如果是液晶顯示器,配置絕對安全。

以上就是校園網綜合布線設計方案的相關內容,希望對您有所幫助,如需了解更多校園網絡綜合布線資訊的,可來電咨詢廣州軒轅宏邁400-777-7082,專為廣大客戶提供網絡工程,綜合布線 ,弱電工程,安防監控等系統工程項目,為您提供一站式布線工程解決方案。
