很多朋友在布線的時候,一直在問單模光纖和多模光纖的相關問題,那么,在布線時,如何使用單模光纖和多模光纖?今天廣州軒轅宏邁弱電工程公司的小編給大家分享一下,希望大家有一定的了解。

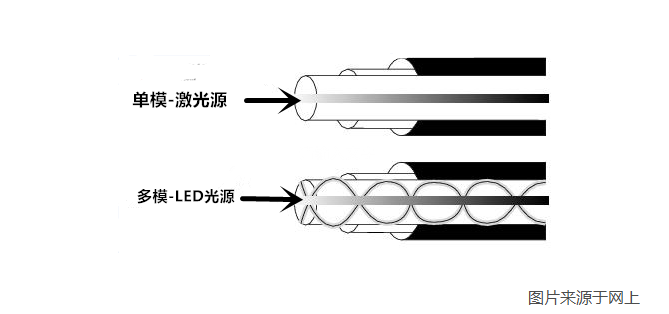

一、多模光纖。
當光纖的幾何尺寸(主要是纖芯直徑D1)遠大于光波波長(約1m)時,光纖中會有幾十種甚至幾百種傳播模式。不同的傳播模式有不同的傳播速度和相位,導致長距離傳輸后延遲和光脈沖變寬。這種現象稱為光纖模式色散(又稱模間色散)。
模式色散會縮小多模光纖的帶寬,降低其傳輸能力,因此多模光纖僅適用于容量較小的光纖通信。
多模光纖的折射率分布多為拋物線分布,即漸變折射率分布。纖芯直徑約50m。
二、單模光纖。
當光纖的幾何尺寸(主要是芯徑)可以與光波長相似時,如果芯徑D1在5~10m范圍內,光纖只允許一種模式(基模HE11)在其中傳播,其余的高次模都被截止。這種光纖被稱為單模光纖。
單模光纖具有極寬的帶寬,特別適用于大容量光纖通信,因?yàn)樗挥幸环N傳播方式,避免了模式色散的問題。因此,要實現單模傳輸,光纖的參數必須滿足一定的條件。根據公式計算,當NA=0.12光纖實現單模傳輸時,光纖纖芯半徑應≤4.2m,即纖芯直徑D1≤8.4m。
由于單模光纖的纖芯直徑很小,因此對其制造工藝提出了更嚴格的要求。
三,使用光纖有哪些優點?
①光纖的通頻帶很寬,理論上可達30T。
②無中繼支撐長度可達幾十至幾百公里,銅線只有幾百米。
③不受電磁場和電磁輻射的影響。
④重量輕,體積小。
⑤光纖通信不帶電,可用于易燃、易暴等場所。
⑥使用環境溫度范圍廣。
⑦使用壽命長。
四,如何選擇光纜?
除了光纖芯的數量和類型外,光纜的結構和外護套還應根據光纜的使用環境進行選擇。
①戶外直埋光纜時,應選用松套鎧裝光纜。架空時,可選用帶兩根或兩根以上加強筋的黑色PE外護套的松套光纜。
②在選擇建筑物內使用的光纜時,應選擇緊套光纜,并注意其阻燃、毒、煙的特點。一般來說,阻燃但有煙的類型(Plenum)或可燃無毒的類型(LSZH)可用于管道或強制通風,阻燃、無毒、無煙的類型應用于暴露的環境。
③建筑物內垂直或水平布置電纜時,可選用與建筑物內常見的緊套光纜、配線光纜或分支光纜。
④根據網絡應用和光纜應用參數選擇單模和多模光纜。多模光纜通常用于室內和短距離應用,單模光纜主要用于室外和長距離應用。
以上就是在布線時如何使用單模光纖和多模光纖的內容,希望能幫助到大家,如需了解更多網絡工程方案的,可在線客服或者來電咨詢,廣州軒轅宏邁為您提供網絡工程/安防監控工程/綜合布線工程/弱電工程一站式解決方案,期待您的咨詢與合作!!
